DRX5510 DRXシリーズ

IoT/M2M向け5Gルータ

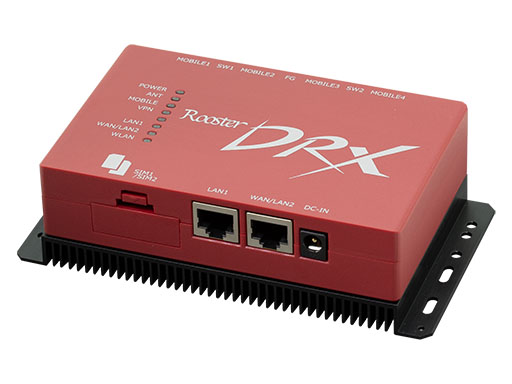

DRX5510

  • 品名

    DRX5510

  • コード

    11S-DRX5510

  • 標準価格

    オープンプライス

  • JANコード

    4907940130889

  • 発売日

    2025年3月31日

カタログ・
ファームウェアarrow_forward
オプション品arrow_forward
オプションサービスarrow_forward
購入先arrow_forward
概要 仕様 関連情報

製品特長

5G対応

5G周波数バンド（n1, n3, n28, n41, n77, n78, n79）をサポートする5G/LTEモジュールを採用。マルチキャリアにも対応しているため、幅広いキャリアでそのまま利用でき、導入時の機器選定の手間を軽減。将来的なキャリア見直しにも柔軟に対応可能です。

無線LAN機能を搭載

IEEE 802.11規格に準拠した無線LAN親機機能を搭載し、各種クライアント端末（タブレット、サイネージSTB、防犯カメラ等）とのワイヤレス接続をサポートします。

デュアルSIM対応で冗長化運用可能

2つのSIMスロットを搭載し、異なるキャリアのSIMを挿入することで通信回線を冗長化。キャリア障害時には自動的に副回線へ切り替わり、通信断絶時間を最小限に抑えます。遠隔監視・制御やデータ収集など、途切れることのない運用を実現します。

内蔵アンテナで簡単設置

モバイル通信と無線LANのアンテナを内蔵。追加のアンテナ購入は不要で、設置作業を簡略化できます。また、内蔵アンテナでのモバイル通信が難しい環境でも、モバイル通信用の外部アンテナを接続することで、電波状況に合わせた柔軟な運用が可能になります。

各種VPN機能に対応

IPsec、PPTP、L2TPv2サーバに対応しております。
リモートメンテナンス、拠点間接続など、様々なニーズに応じたセキュアなVPN環境を構築でき、場所を選ばない安全な通信を可能にします。

車載利用を考慮した堅牢設計

自動車部品振動試験規格 JIS D 1601-1995 3種-A種、および鉄道車両部品の振動・衝撃試験規格 JIS E 4031:2013区分1等級B をクリア。車載環境における信頼性の高い動作を保証します。

長期安定運用実現

電波状態による通信エラーなどを防ぐため、定時リセット設定や、死活監視など、自己復帰が可能な機能「ASC(Autonomous Stable Connection)」を搭載し、無人環境下でも安定運用を提供します。

高い耐環境性能

動作温度は-20℃から+65℃、保存温度は-25℃から+80℃と広範囲の温度帯に対応しております。また、高いノイズ耐性・静電気耐性設計で、厳しいIoT環境下においても安定した運用が可能です。

IoT製品に対するセキュリティ適合性評価制度の★1に適合予定

独立行政法人情報処理推進機構（IPA）が運用するIoT製品に対する「セキュリティ要件適合評価及びラベリング制度（JC-STAR）」の基準★1に適合予定です。

IoT/M2M遠隔管理サービス「SunDMS」を搭載

安心・安定運用をより高い次元で行うため、ファームウェアの更新やログ、温度電圧管理、死活監視などの遠隔集中管理機能を提供します。
詳細はこちら

遠隔管理サービス「SunDMS」

仕様一覧

※1
表記の数値は、試験装置による試験性能値です。
また、振動やノイズ、静電気を印加し続けた際の動作を保証するものではございません。
※2
弊社が運営するダイナミックDNSサービスです。 詳細はこちら
※3
ACアダプタ等の外部供給電源、外部アンテナ、LANケーブルが別途必要となります。
※4
対応予定
対応回線 モバイルデータ通信 5G/LTE (NTTドコモ、KDDI、ソフトバンク(※4)、各MVNO)
各種ブロードバンド回線 〇
対応UIMカード nanoSIM×2
インタフェース イーサネット 1000BASE-T / 100BASE-TX / 10BASE-T×2ポート
（MDI/MDI-X 自動判別　全2重）
アンテナコネクタ SMAレセプタクル×4
モバイルインタフェース ■ 5G
n1 （ 1920～1980MHz(UL)、2110～2170MHz(DL) ）
n3 （ 1710～1785MHz(UL)、1805～1880MHz(DL) ）
n28（ 703～ 748MHz(UL)、 758～ 803MHz(DL) ）
n41（ 2496～2690MHz(UL/DL) ）
n77（ 3300～4200MHz(UL/DL) ）
n78（ 3300～3800MHz(UL/DL) ）
n79（ 4400～5000MHz(UL/DL) ）

■ LTE
B1 （ 1920～1980MHz(UL)、2110～2170MHz(DL) ）
B3 （ 1710～1785MHz(UL)、1805～1880MHz(DL) ）
B8 （ 880～ 915MHz(UL)、 925～ 960MHz(DL) ）
B18（ 815～ 830MHz(UL)、 860～ 875MHz(DL) ）
B19（ 830～ 845MHz(UL)、 875～ 890MHz(DL) ）
B26（ 814～ 849MHz(UL)、 856～ 894MHz(DL) ）
B28（ 703～ 748MHz(UL)、 758～ 803MHz(DL) ）
無線LAN インタフェース 対応周波数 2.4GHz帯 / 5GHz帯 （切り替え）
通信規格 IEEE.802.11 a/b/g/n/ac
動作モード アクセスポイント
(※最大接続可能無線LAN端末数:20台)
帯域幅 シングル、デュアル、クワッドチャンネル
アンテナ 内蔵
ハードウェア メインメモリ 512MB（DDR3）
フラッシュメモリ NOR-Flash:4MB(ブート)
NAND-Flash:512MB(システム、ログ)
LED 7個(赤/緑1個、緑6個)
設定スイッチ 2ビット1個
Pushスイッチ 2個 (初期化、シャットダウン）
温度センサ ケース内 1系統
電圧監視 DCIN電圧 1系統
内蔵アンテナ 5G/LTEアンテナ ×4、無線LAN ×2
電源 入力電圧 DC 5～27.4V (±5%)
消費電流 待受時：約300mA(DC12V)
通信時：約700mA(DC12V)
通信時最大：約1000mA(DC12V)
消費電力 14W(最大)／8W(平均)／0.8W(おやすみモード)
リップル 100mVp-p以下
コネクタ 丸型DC電源ジャック(中心+極)　外形5.5mm　内径2.1mm
環境条件 動作温度 -20～65℃
動作湿度 25～85％（結露なきこと）
保存温度 -25～80℃
保存湿度 25～85％（結露なきこと）
耐ノイズ性（※1）
ACラインノイズ

DCラインノイズ
±2kV パルス幅100ns/1000ns（オプションのACアダプタのACラインに印加）
±2kV パルス幅100ns/1000ns（DC-INラインに印加）
耐静電気性（※1）
接触放電
気中放電
±10kV（LAN/WANコネクタ外周部に印加）
±10kV（LAN/WANコネクタ外周部に印加）
（アンテナコネクタを除く）
振動条件 装置単体において、加速度19.6m/s²（2g）、 振動周波数30～100Hzの振動（1掃引時間20分） を上下/左右/前後に加えた後に、各部の損傷、部品などに 脱落がなく、機能・性能に問題ないこと
重量 約420g（本体のみ）
外形寸法 約128(W) × 81(D) ×42 (H) 単位mm （突起部・取付部除く）
約150(W) × 86(D) ×42 (H) 単位mm （突起部・取付部含む）
材質 樹脂／アルミ
サポートプロトコル Ethernet CSMA/CD
ルーティング IPv4
認証 PAP、CHAP、MS-CHAP、MS-CHAPv2
WANプロトコル PPP
管理プロトコル SNMPv2 (※4)
DHCP サーバ LAN側最大253クライアント （DNSサーバIP指定、リース時間設定可）
クライアント 有線接続
アドレス変換 NAT/IPマスカレード、DNAT、SNAT
VPNパススルー IPsec、PPTP
サーバ公開 バーチャルサーバ（最大32件）
DMZホスト（1件設定可）
スタティックルーティングテーブル 最大128件登録可能
アップデート WWWブラウザによるアップデート
SSHによるアップデート （ftp/tftpサーバからダウンロード）
SunDMSによるアップデート
ダイナミックDNS SunDMS(sumcomm.DDNS) (※2)
アドレス解決 インタフェース指定 〇
アドレス登録 1件
プロトコル SMTP
更新時間設定 可能(5分~)
E-mail送信 〇
WANハートビート 相手先 任意のIPアドレス/FQDN指定可能
送信間隔 可能（1分～）
電源制御 ハードウェアおよびソフトウェア、モバイル通信端末
ハードウェアウォッチドッグ 信号タイミング 常時監視(1秒毎)
発動条件 信号不受信から90秒後
発動動作 本体電源OFFから10秒後に再起動
有線WAN接続方式 固定IP、DHCP、PPPoE（Numbered接続）
ダイヤルアップ自動発信条件 常時接続
回線冗長化 有線/モバイル回線での冗長化
SIM1/SIM2での冗長化
モバイル副回線監視 バックアップ回線の定期的な監視
WakeON(呼び起こし) SMS受信
モバイル通信端末情報 自局電話番号、アンテナレベル、電波強度、電波品質、IMEI、ICCID、使用周波数取得
VPN（IPsec） 鍵交換プロトコル IKEv1、v2
暗号化アルゴリズム AES256bit、3DES
認証アルゴリズム SHA-1、SHA-256、SHA-384、SHA-512、MD5
アルゴリズム IKE（メインモード、アグレッシブモード）
DH Group modp1536、modp1024、modp2048、modp3072、modp4096、modp6144、modp8192
接続要求 イニシエータ、レスポンダ
接続可能数 最大16件
セッションキープ設定 可能
キープアライブ設定 可能
バックアップ設定 別VPN装置への接続設定可能（※4） （1セッションにつき1件）
LifeTime設定 可能
NATトラバーサル 可能
VPN（PPTP）機能 暗号化 GRE
接続可能数 最大16件
認証方式 PAP、CHAP、MS-CHAPv2
VPN（L2TPv2サーバ） IPsec暗号化 AES256bit、3DES
IPsec認証方式 SHA-1, SHA-256, SHA-384, SHA-512, MD5
接続可能数 最大16件
PPP認証方式 PAP、CHAP、MS-CHAPv2
ロギング 本体内蔵の不揮発性メモリへ保存
・ WWWブラウザによる各種ログ表示
・ SSHによる各種ログ表示
・ SSHによるftppサーバへの全ログ保存
・ Syslogでの出力
・ SunDMSから取得
ログの内容 ・ パケット通過
・ パケット遮断
・ モバイル通信端末
・ WAN
・ アドレス解決
・ WANハートビート
・ DHCP
・ IPsec
・ PPTP
・ L2TP
・ PPP
・ システム
・ SunDMS
・ アクセス
・ トリガ
・ 無線LAN
設定情報管理 ・ WWWブラウザによるファイル保存、読み込み
・ SSH上でのコマンドによる読み込み、書き込み
・ SSHによるftp/tftpサーバからの読み込み
・ SunDMSからの取得・保存
フィルタリング FORWARD 128件
INPUT 64件
DNS 64件
MAC FORWORDフィルタリング 128件、無線LANアクセス許可 32件
インターネット経由のリモートセットアップ 可能(GUI/SSH)
時刻管理 設定方法 NTPサーバ設定 / 手動設定 / モバイル通信モジュールより取得
更新時間設定 可能（通信モジュールから取得する場合のみ）
おやすみモード(省電力モード) 〇
SunDMS ・ 死活監視
・ ファームウェア更新
・ 再起動指示（コールドリブート）
・ システムログ取得
・ 設定ファイル取得
・ 共通設定ファイル一括更新
・ 個別設定ファイル一括更新
・ 接続モードと通信頻度設定変更
・ 供給電圧、筐体内温度アラート設定
・ 電波受信強度、電波品質の表示とアラート設定
・ データ出力
・ IPアドレス確認（ダイナミックDNS契約者のみ）（※2）
・ 後位端末死活監視（ICMP）
・ プライベート接続
・ 電波環境調査
・ IPアドレス表示（機器アクセス）
・ 通過／遮断ログの参照
・ SunDMS WANハートビート
・ 接続情報の更新
MTBF 120,000時間
RoHS2対応 〇
規格 JIS D 1601-1995 3種-A種(自動車部品振動試験規格)
JIS E 4031:2013 区分1等級B(鉄道車両部品の振動・衝撃試験規格)
VCCIクラスA
保証 1年間
付属品 スタートアップマニュアル（保証書付き）
オプション品 LTE/5Gアンテナ、ACアダプタ（※3）
