おくだけセンサー ロガー / リンク

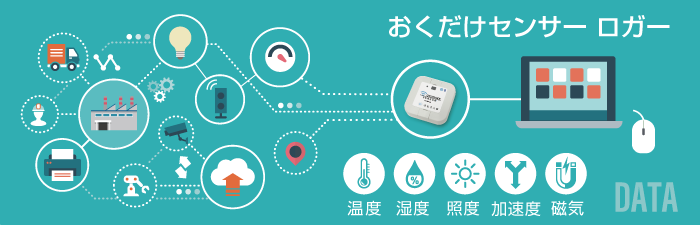

おくだけセンサー ロガーは、PCと接続していつでもどこでも必要な時に蓄積したロガーデータを見ることができます。また、おくだけセンサー リンクは、置きたい場所や設備に「おくだけ」でIoT化を実現します。

おくだけセンサー ロガー概要

特長

データロガー

おくだけセンサー内のセンサーデータを一定間隔で読み取り、内部のフラッシュメモリにセンサーデータを保存します。

センサーデータ

最短10msec~、最大約3万ポイントのセンサーデータを記録することが可能です。
(例. 加速度センサー(3軸)のデータを、1sec周期で約24時間分を蓄積可能)

保存

ログデータは、PC接続して「おくだけアシスタントツール」でエクスポートし、CSVファイル化することも可能です。

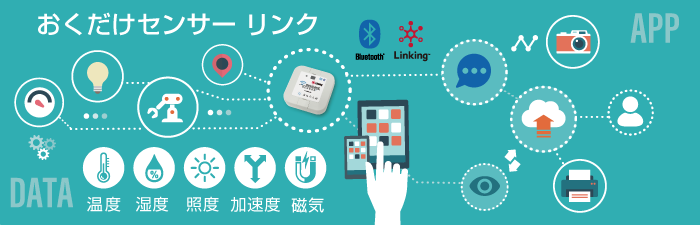

おくだけセンサー リンク概要

特長

センサーデータ

ビーコン時は、4sec(データ更新間隔)でセンサーデータを送信します。Linkingプロファイルに基づいた動作時は、読み出し時にデータ更新または、通知動作で10sec(磁気の場合は状態変化時毎)でセンサデータを更新します。GATTモード(一般的なBLEセンサー相当)で動作時は、設定したサイクルでの読み出し用データの更新及び通知動作を行います。
※GATTモード動作はFW 1.3より対応。

Linking対応

お手持ちのスマートフォンなどでセンサーデータを閲覧することが可能です。
※ Linkingアドバタイズ情報規定、およびLinkingプロファイルBLE仕様は以下のサイトページで公開されております。
https://linkingiot.com/developer/index.html

※ また、Linking対応アプリは以下のサイトでご覧いただけます。
https://linkingiot.com/applications.html
※ おくだけリンクでは、上記サイトのアプリを使うことができます。(※動作保証はしておりません)また、ご自身で開発者向けページにあるライブラリを使って新規でアプリを作成することも可能です。

※ Project linkingサイトに掲載されました。
https://linkingiot.com/developer/devices.html#Okudake

Linkingとは

Linking(リンキング)は、NTTドコモなど国内複数の企業が連携して推進するIoTプラットフォームです。IoTデバイスとスマートフォン上のアプリやサービスを、より手軽に連携できるようにしています。

※ 「Linking」および「Linking」ロゴは株式会社NTTドコモの商標です。

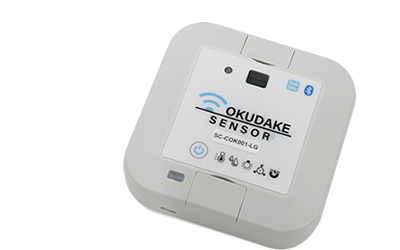

おくだけセンサー ロガー

項目 仕様 備考
型番 SC-C0K001-LG
使用環境条件 温度:-20~60℃
湿度:0~85%

防水・防塵性能 IP65相当
法規制など EMC VCCI class-B
有害物質規制 RoHS2準拠
外形寸法 W75 x D75 x H22 mm
重量 約100g
電源 コイン電池(CR2450)
  • コイン電池寿命:約1年間(2秒に一回全てのセンサ情報をロギング(リング記録:有効)する場合)
    *ユーザー様で電池交換可能です。
  • USB給電による電力供給を受けることが可能です。
内蔵センサー 1. 温度-10~60℃ [±0.4℃]
2. 湿度(いずれも30℃の時)
0~80%RH [±3%]
80~100%RH [±4.5%(最大)]
3. 照度0.01~83,000lx
4. 加速度(3軸)±16G, 0.5Hz~3.2kHz
5. 磁気感度3.0mT

定期計測間隔
*ロガーモード時
10msec~3600sec(60分)

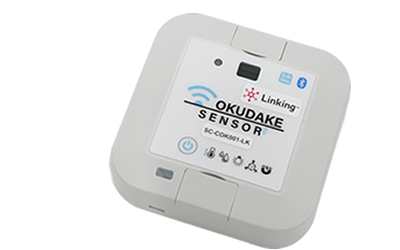

おくだけセンサー リンク

項目 仕様 備考
型番 SC-C0K001-LK
使用環境条件 温度:-20~60℃
湿度:0~85%

防水・防塵性能 IP65相当
法規制など 電波法 技適認証済みモジュールを搭載
EMC VCCI class-B
有害物質規制 RoHS2準拠
外形寸法 W75 x D75 x H22 mm
重量 約100g
電源 コイン電池(CR2450)
  • コイン電池寿命:約8カ月(ビーコンのみ)
    約7カ月(加速度・温度・湿度・照度の通知を有効にて使用した場合)
    *ユーザー様で電池交換可能です。
  • USB給電による電力供給を受けることが可能です。
内蔵センサー 1. 温度-10~60℃ [±0.4℃]
2. 湿度(いずれも30℃の時)
0~80%RH [±3%]
80~100%RH [±4.5%(最大)]
3. 照度0.01~83,000lx
4. 加速度(3軸)±16G, 0.5Hz~3.2kHz
5. 磁気感度3.0mT

無線 無線プロトコル Bluetooth 5
Bluetooth認定済
デザインID(QDID)
108271
送信電力 最大8.8dBm
(出荷時0dBm)

使用周波数 2402~2480MHz
(40チャネル)

ビーコン 送信間隔 800msec *データ更新間隔は4秒
ビーコン形式 Linkingアドバタイズ情報規定に準拠
ビーコン送信センサ 温度、湿度、電池残量、磁気(開閉)
GATT プロファイル LinkingプロファイルBLE仕様(PDLP)、一般的な GATT DB
取得可能データ 温度、湿度、電池残量、磁気(開閉)、加速度、照度

※ Linkingアドバタイズ情報規定、およびLinkingプロファイルBLE仕様は、下記Project LinkingのDeveloper siteから入手いただけます。
https://linkingiot.com/developer/index.html
