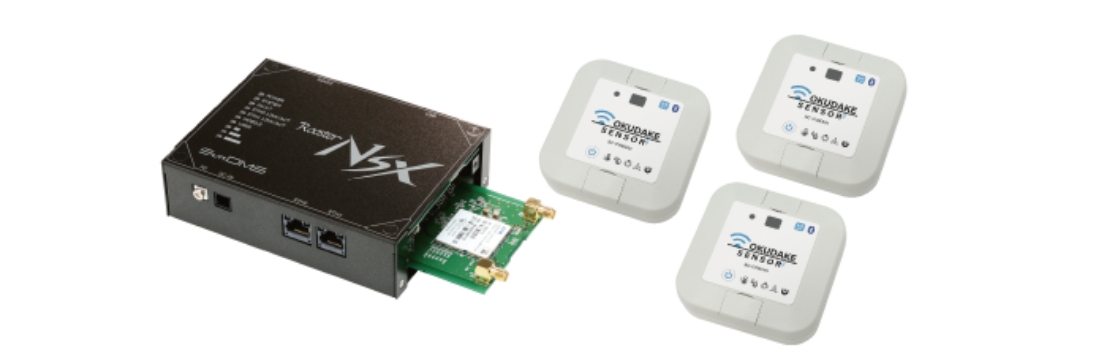

おくだけセンサーソリューション標準 基本セット/スターターセット

おくだけセンサーソリューションは、置きたい場所や設備に子機を「おくだけ」でIoT化を実現します。

おくだけセンサーソリューションは、基本セット [オンプレミス版]とスターターセット [クラウド版]の2つのセットプランをご用意しております。

セットプラン

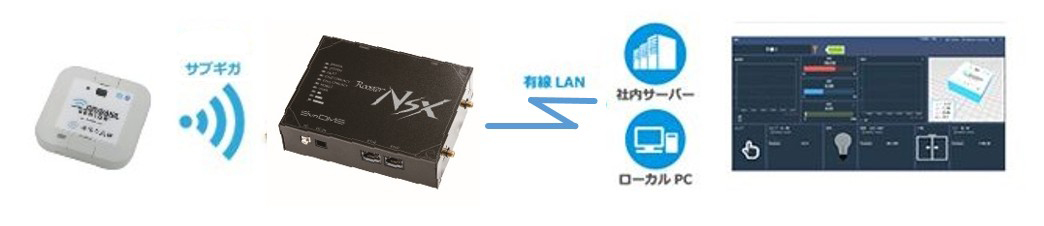

基本セット

基本セット(インターネット使用なし)では、プリインストール済のおくだけ設定ツール、もしくはオープンソースIoTプラットホーム(無償提供ソフト:ThingsBoard)などで使用が可能です。

基本セット [オンプレタイプ]

  • おくだけセンサー 子機×3台※1
  • おくだけセンサー 親機(NSX)×1式
  • [親機本体、アンテナ×3 ACアダプタ]
  • おくだけ設定ツール(ビューワ機能付き)
  • ThingsBoard 接続ドライバ

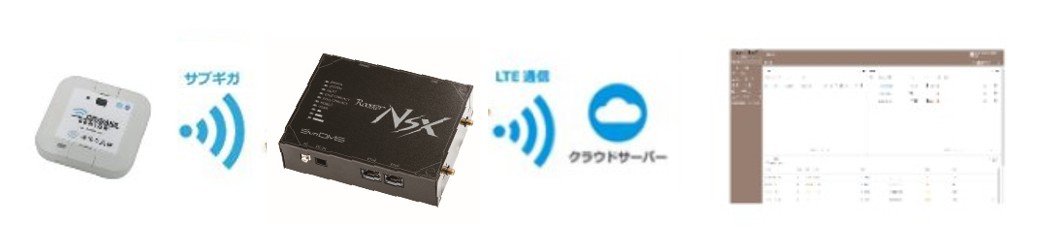

スターターセット

スターターセット(インターネット使用あり)では、複数拠点・工場の現地データを本社側から一括監視、および管理することが可能です。

スターターセット [クラウドタイプ]

  • おくだけセンサー 子機×3台※1
  • おくだけセンサー 親機(NSX)×1式
  • [親機本体、アンテナ×3 ACアダプタ]
  • おくだけ設定ツール(ビューワ機能付き)
  • SIM×1式(*1GB相当のプランを想定※2)
  • クラウドサービス利用料※2

※1 子機は追加購入が可能です。
※2 1年間の利用料を含みます。次年度以降は更新が必要です。

特長

その場ですぐに使用可能

おくだけセンサーの親機と子機は出荷時にペアリングしているため、子機の電源を入れるだけで親機への通信を開始します。

2つのセットプラン

オンプレミス版とクラウド版、それぞれのセットプラン、およびIoTプラットホーム画面を提供いたします。

電池で1年間稼働

コイン電池で約1年間稼働します。

USB給電対応

USB給電による電力供給を受けることにより、稼働時間を伸ばすことが可能です。外部電源としてモバイルバッテリー、もしくはUSB-ACアダプタをご利用いただくことが可能です。
※モバイルバッテリーによっては、負荷が低く、給電が止まる場合があります。

サブギガ(920MHz帯)の特定小電力無線でのデータ収集

特定小電力無線は通信距離が長く、回折性が高い特長があり、混みあった場所や遮蔽物のある建物内でもデータを収集します。

Bluetooth®センサー連携機能

将来のFW更新にて、他社製のBluetoothセンサーデバイスとの連携接続も可能です。

防水・防塵対応

防水・防塵性能『IP65』に対応。過酷な環境下でも使用可能です。

高度な暗号化・通信セキュリティ

子機~親機間のセンサーデータの暗号化(AES256bit)で実施。

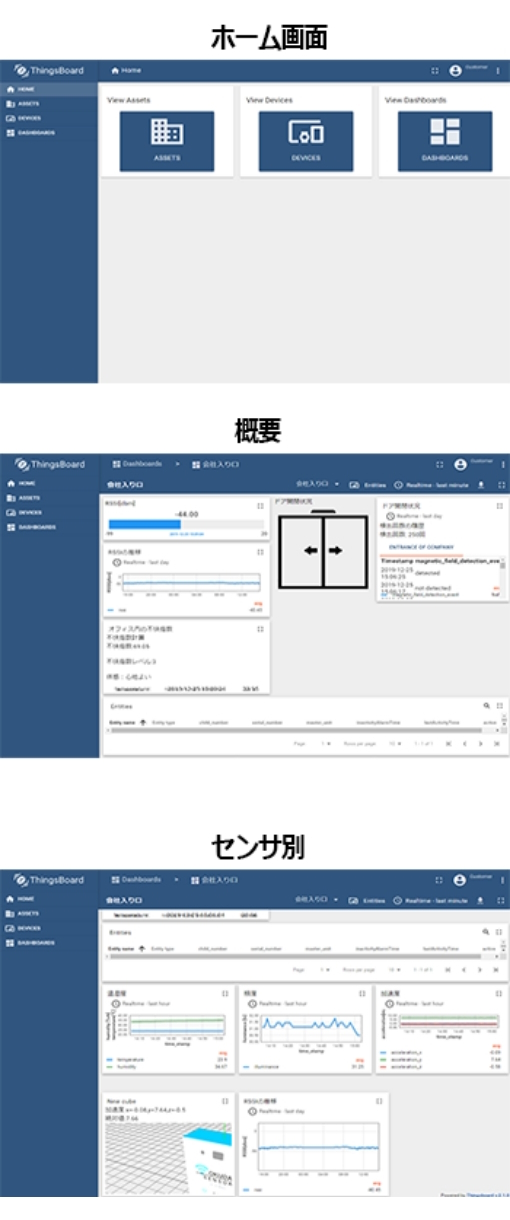

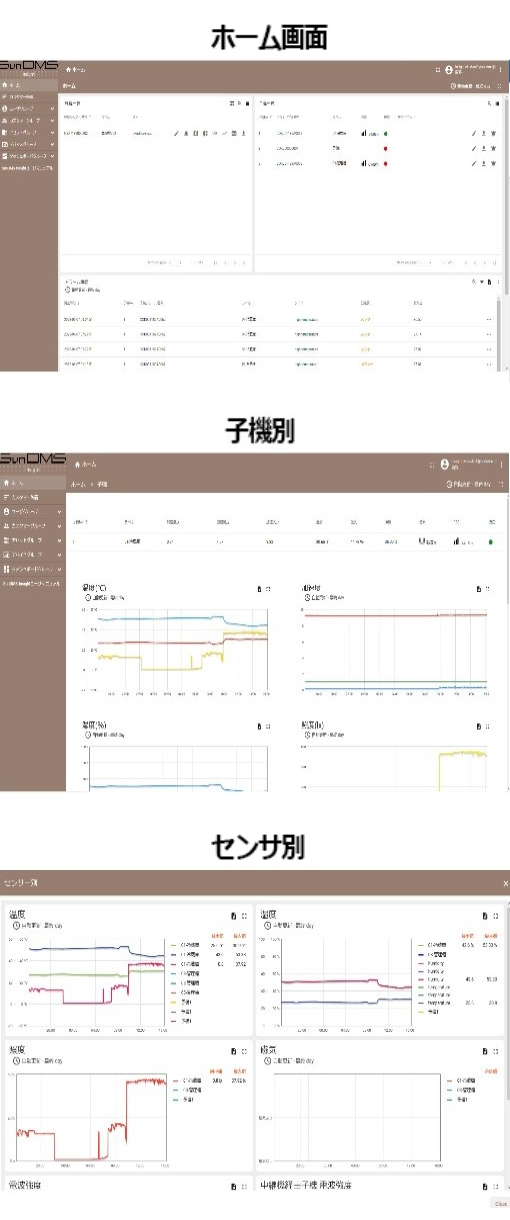

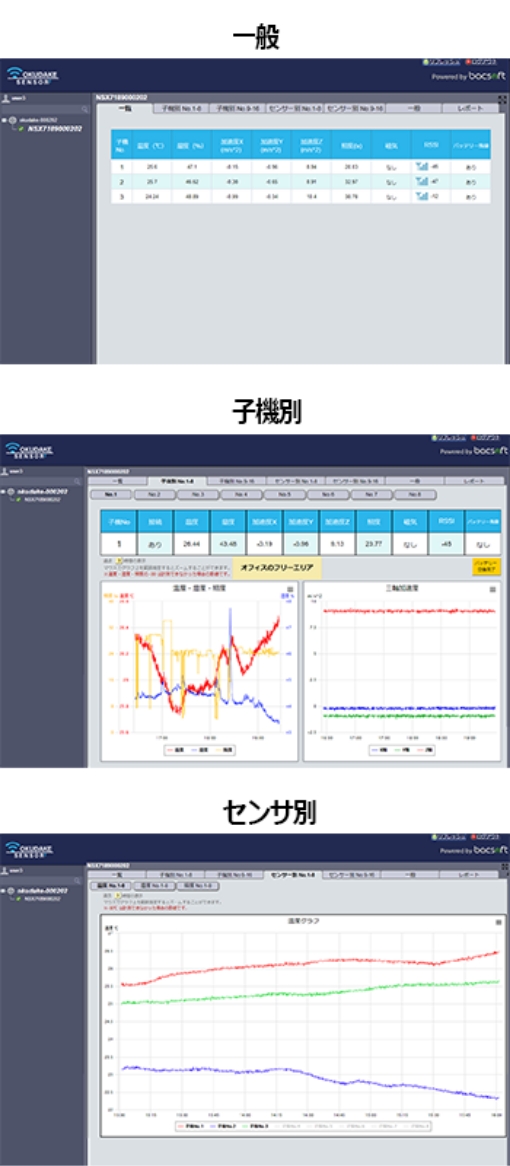

ダッシュボードで「IoT見える化」

見やすい画面で各種データを表示します。

障害物があっても中継機があれば通信可能

親機と子機の間に障害物があっても、中継機を設置することでデータを転送できます。
中継機の詳細はこちら

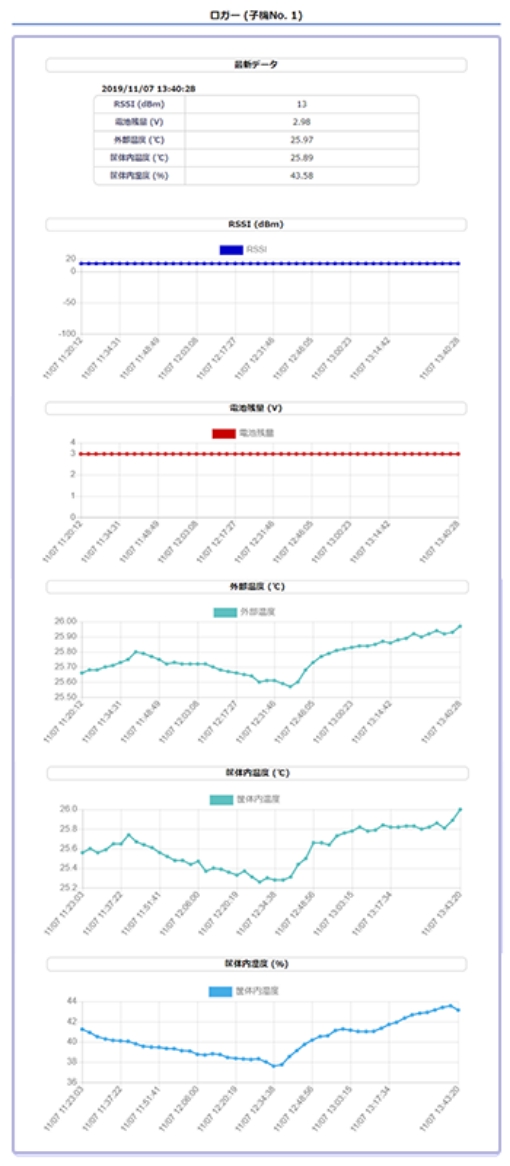

おくだけ設定ツール(ビューワ機能付き)

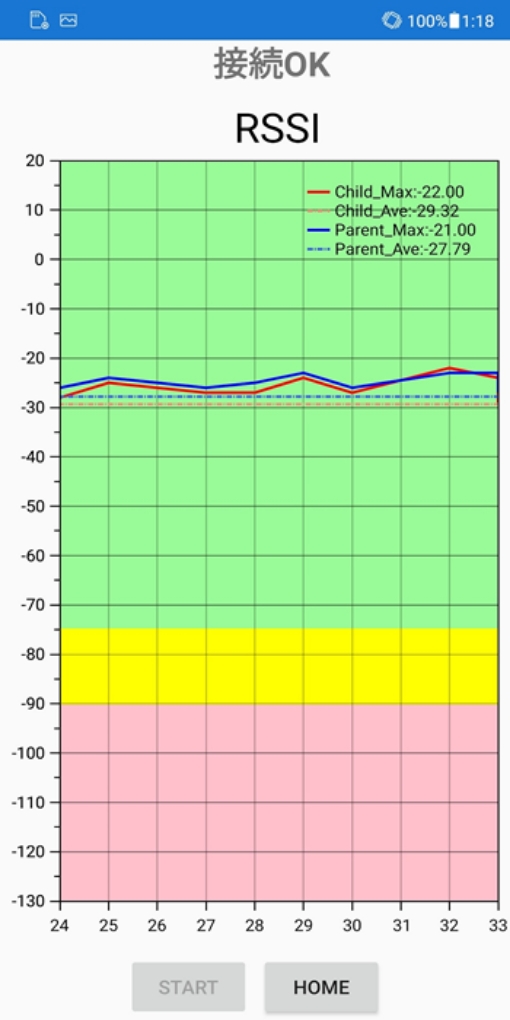

おくだけ設置支援ツール

親機NSX7002

項目 仕様 備考
型番 SC-RNSX7002
アクセス方式 LTE
電源 DC5~48V(±5%)
環境条件 動作温度:-20℃~60℃
動作湿度:0~85%(結露なきこと)
保存温度:-20℃~70℃

外形寸法 W132 x D101 x H36 mm (取付金具除く)
重量 約530g
耐ノイズ性 ACラインノイズ ±1000V パルス幅 100ns/1000ns
ノイズシミュレータによる
アンテナ除く
DCラインノイズ ±1000V パルス幅 100ns/1000ns
ノイズシミュレータによる
アンテナ除く
耐静電気性 直接放電 ±10KV(LANコネクタ外周部に印加)
気中放電 ±10KV(LANコネクタ外周部に印加)
振動条件 装置単体において、加速度19.6m/s²(2g)、振動周波数30~100Hzの振動(1掃引時間20分)を上下/左右/前後に加えた後に、各部の損傷、部品などに脱落がなく、機能・性能に問題ないこと
法規制など 電波法 技適認証済みモジュールを搭載
EMC VCCI class-A (NSX組み込みとして)
有害物質規制 RoHS2準拠
振動試験 JIS D1601-1995(自動車部品振動試験規格)3種-A種
無線 親機-子機間 920MHz / 2.4GHz (dual)
  • サブギガ(ARIB STD-T108)およびBluetooth5.0に対応
  • 電波法およびBluetooth認証済デザインID取得/製品登録済

子機

項目 仕様 備考
型番 SC-COK001
使用環境条件 温度:-20~60℃
湿度:0~85%

防水・防塵性能 IP65相当
法規制など 電波法 技適認証済みモジュールを搭載
EMC VCCI class-B
有害物質規制 RoHS2準拠
外形寸法 W75 x D75 x H22 mm
重量 約100g
電源 コイン電池(CR2450)
  • コイン電池寿命:約1年間
    *ユーザー様で電池交換可能です。
    *寿命は定期計測間隔設定などにより変動します。
  • USB給電による電力供給を受けることが可能です。
内蔵センサー
  • 1. 温度
     -10~60℃ [±0.4℃]
  • 2. 湿度(いずれも30℃の時)
     0~80%RH [±3%]
     80~100%RH [±4.5%(最大)]
  • 3. 照度
     0.01~83,000lx
  • 4. 加速度(3軸)
     ±16G, 0.5Hz~3.2kHz
  • 5. 磁気感度
     3.0mT
  •
    定期計測間隔 10 ~ 3,600 sec(60分)
  • 1 sec 単位で設定可能
  • ロガーモード時は、10msec~設定可能
